QT1~QT4型部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于控制蝶閥、球閥、旋塞閥等做90°回轉的閥門。該產品替代同規(guī)格的QB系列產品,體積小、重量輕、具有高效率、高可靠性、高防護性能、低噪音等特點??涩F(xiàn)場操作,也可遠距離控制??蓮V泛用于石油、化工、發(fā)電廠、水處理、造紙等各行業(yè)。該產品的防護等級為IP67,隔爆型產品(型號中有Ex)的隔爆等級為dⅡBT4。
QT樣本
QT使用手冊

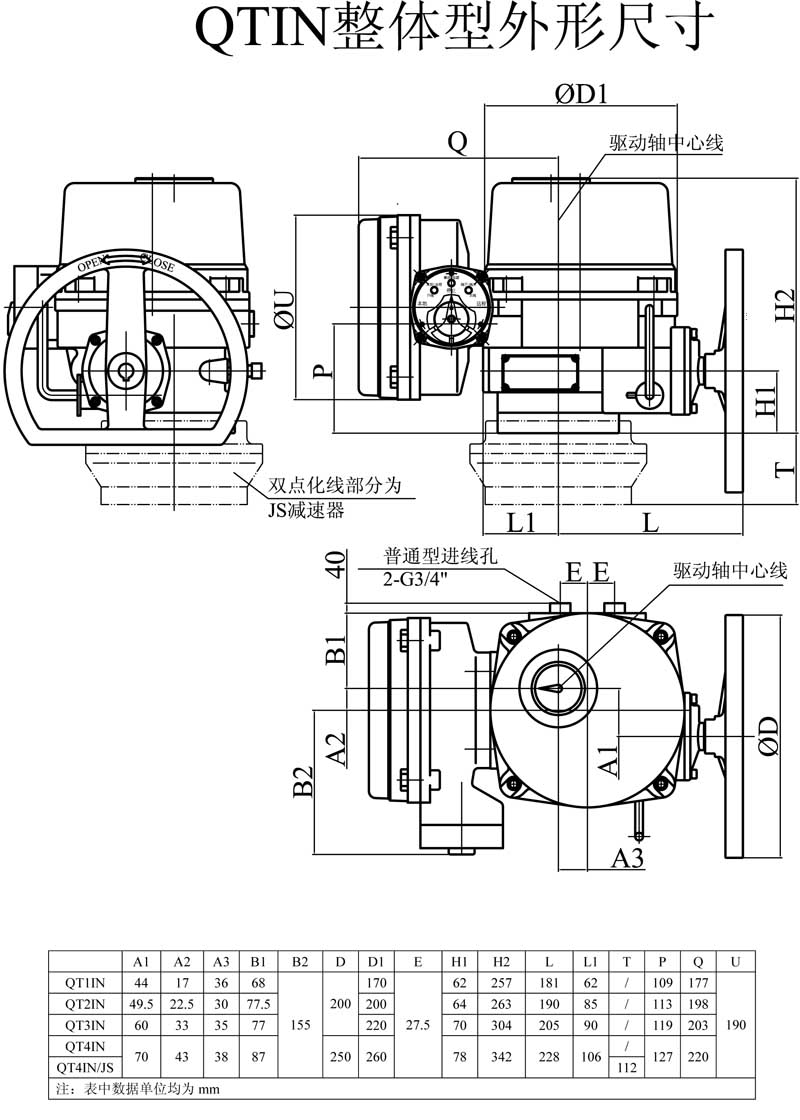

QT普通整體型產品外形尺寸

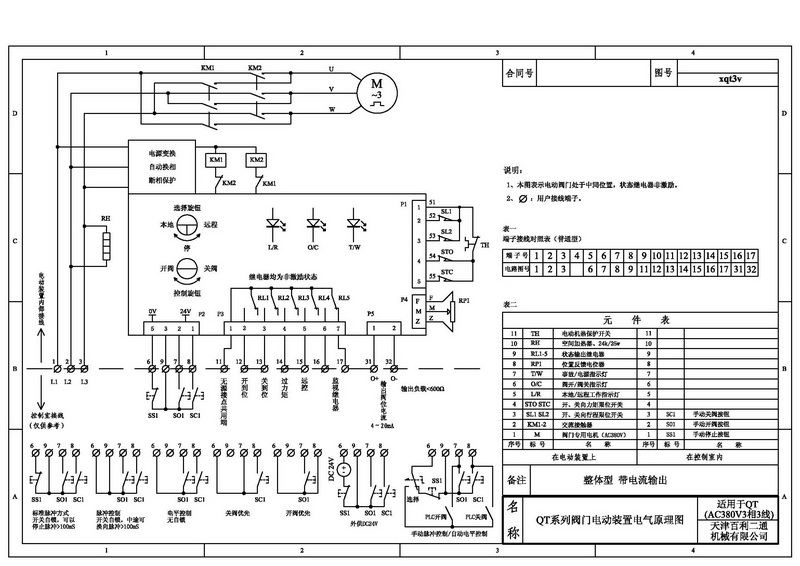

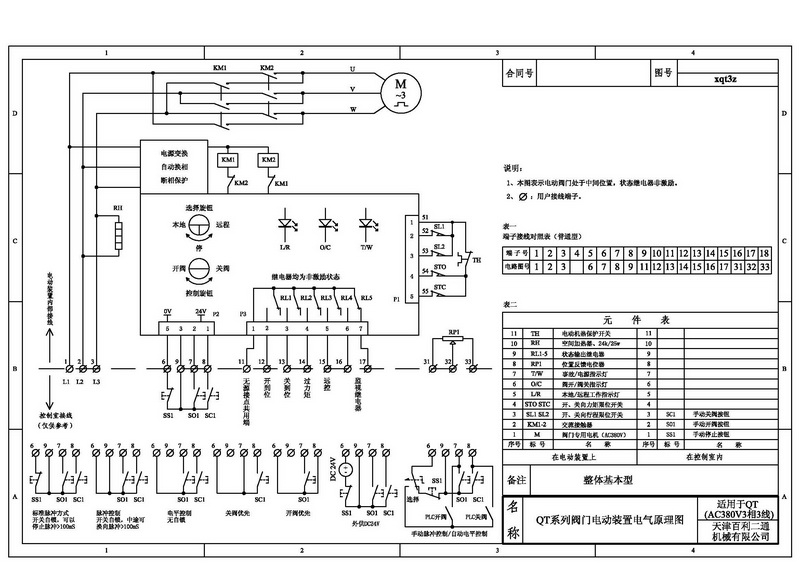

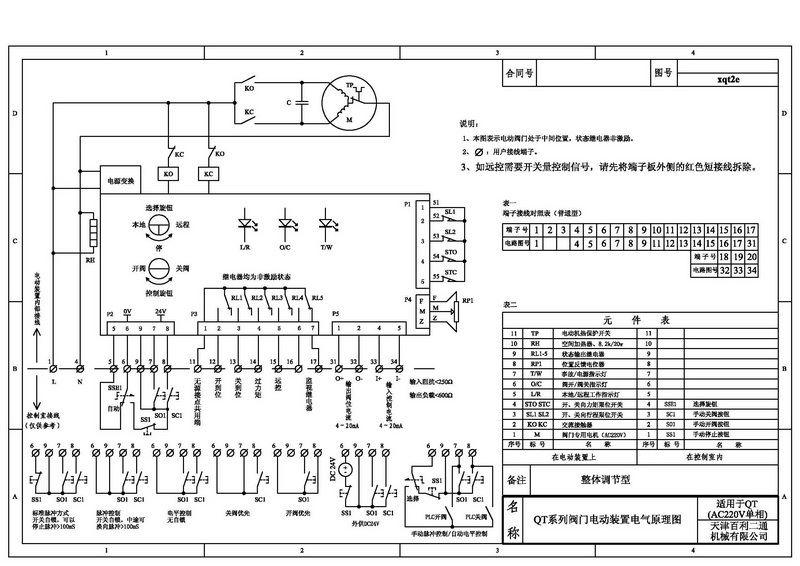

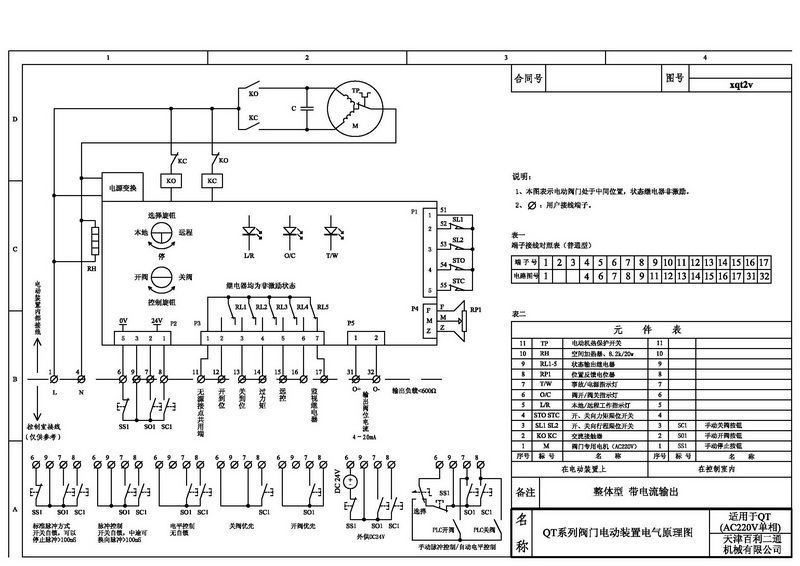

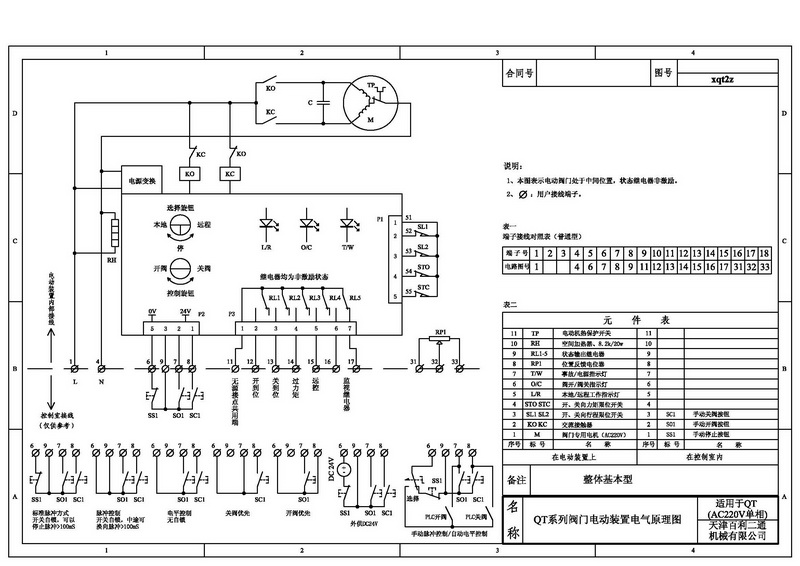

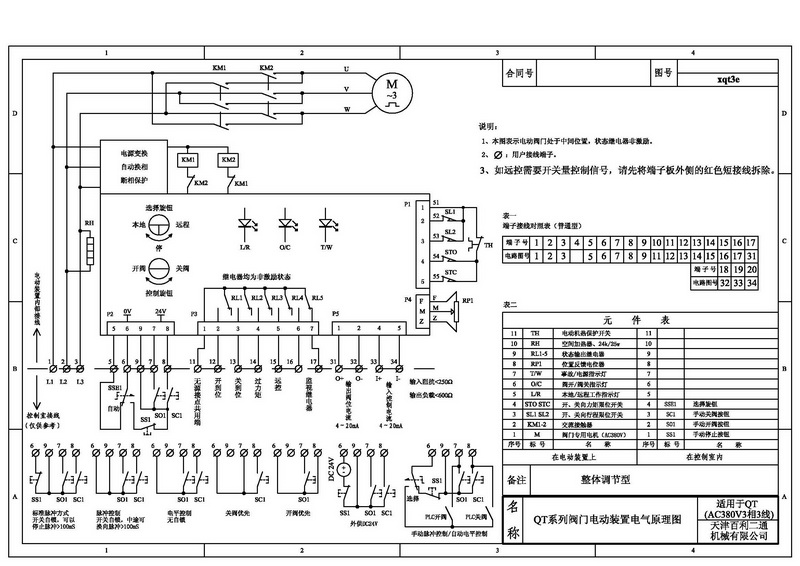

QT電氣原理圖

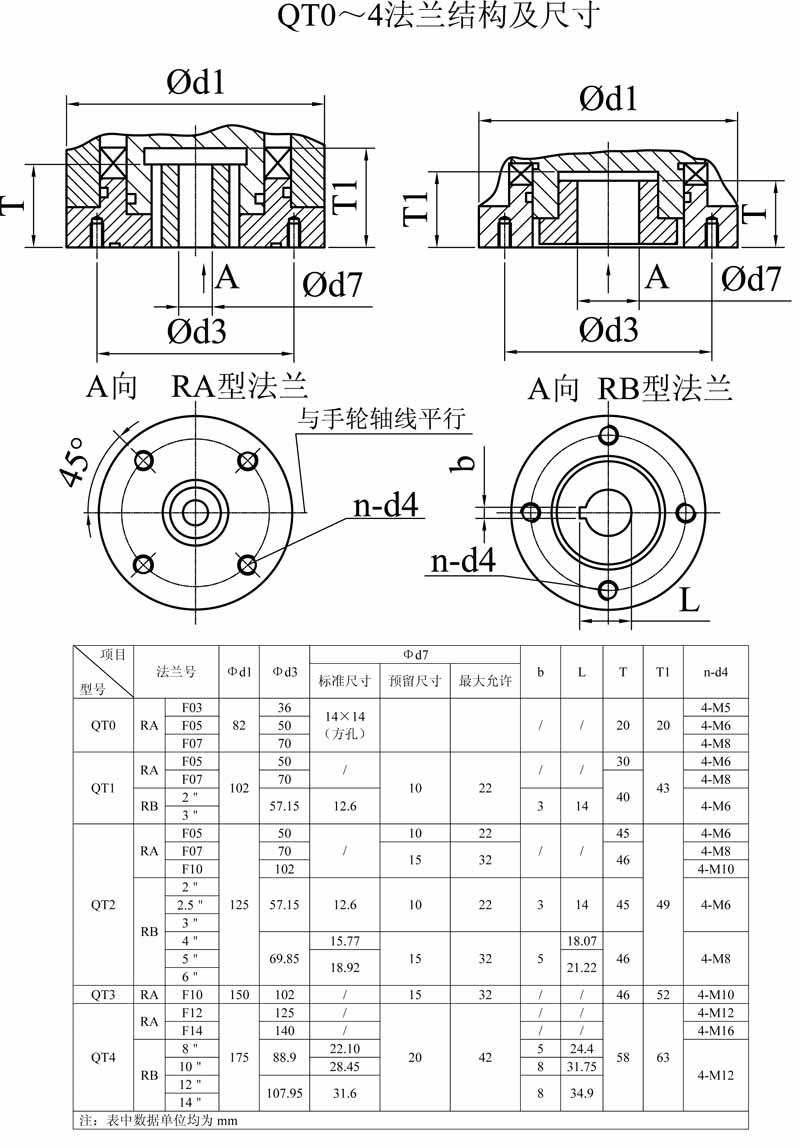

QT0-4法蘭結構及連接尺寸

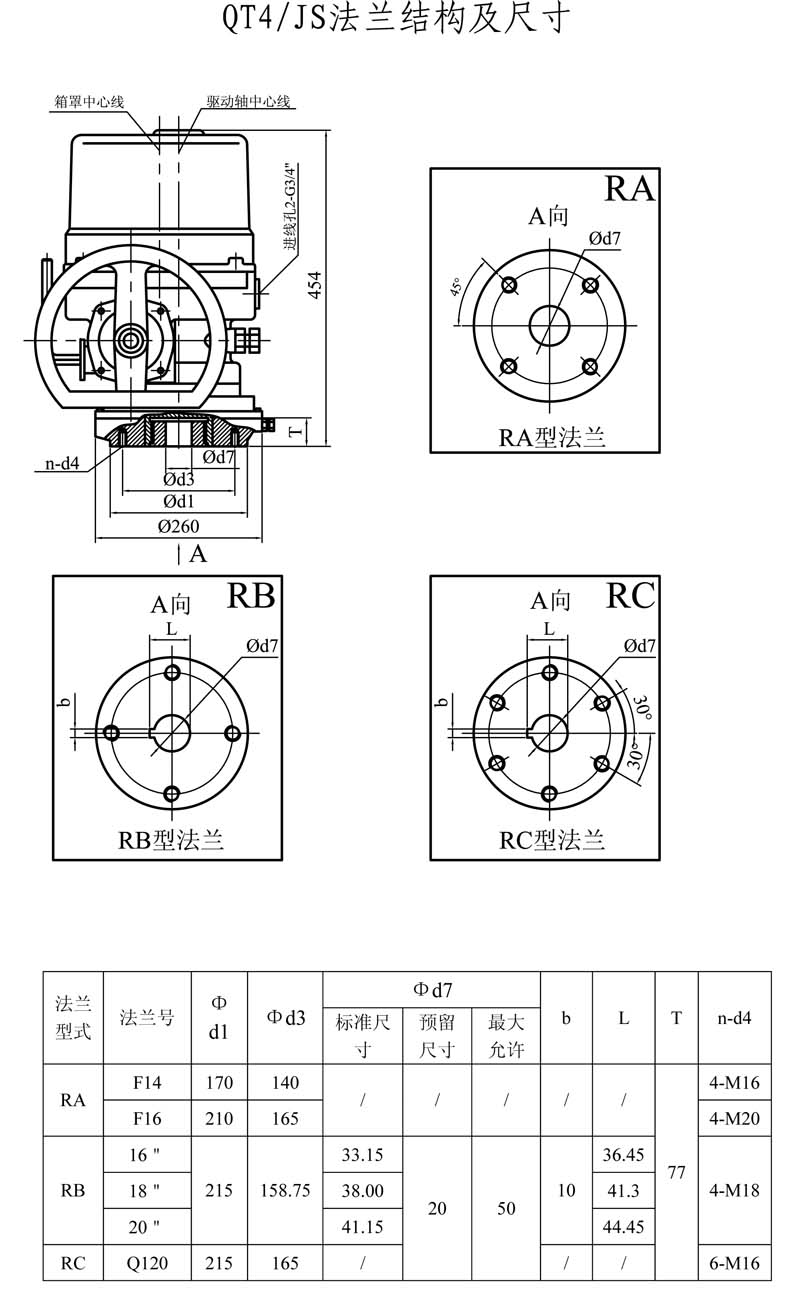

QT04-JS法蘭結構及連接尺寸
